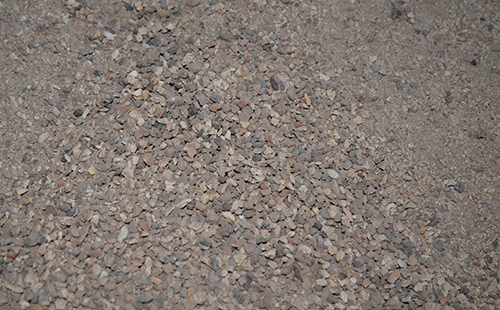

東方爐襯剛玉澆注料使我們在窯爐施工時所需要的重要的耐火材料，但是當(dāng)我們在施工的時候，不僅需要注重材料的質(zhì)量也需要非常重視施工時所規(guī)定的秩序；所以剛玉澆注料的使用方法也需要我們在施工時充分的了解清楚。
剛玉澆注料的使用方法如下：
一、使用時應(yīng)先對剛玉澆注料進(jìn)行攪拌處理
通常采用強(qiáng)制式攪拌機(jī)攪拌，以每袋為一整體單位，可根據(jù)實(shí)際用量多袋攪拌。攪拌時應(yīng)先將耐火集料和結(jié)合劑全部放入強(qiáng)制式攪拌機(jī)中，將干料干拌2分鐘，使材料顏色統(tǒng)一后加水?dāng)嚢?—5分鐘至材料顏色均勻一致即可使用。攪拌好的料以手抓能成團(tuán)但不漏漿為準(zhǔn)。施工溫度5℃—35℃，溫度偏低或偏高時必須采用升溫或降溫措施使其滿足施工溫度要求。
二、使用時所需的加水量及施工方式：
剛玉澆注料加水?dāng)嚢韬蟊仨氃?0分鐘以內(nèi)施工完畢，嚴(yán)禁返料攪拌施工和二次加水?dāng)嚢枋┕?。剛玉澆注料在施工時應(yīng)采用振動的方式進(jìn)行，且每層澆注的厚度不能超過400mm，每個施工部位不能長時間振動也不可采用手搗振動的方式，最好采用插入式振動器火平板式振動器澆注施工。
三、使用后的養(yǎng)護(hù)及烘烤：
澆注料澆注完成后，需養(yǎng)護(hù)24h之后，方可脫模，脫膜之后的澆注料不可直接澆水處理，一般的養(yǎng)護(hù)溫度為5-35攝氏度左右，脫模養(yǎng)護(hù)72h之后，在次進(jìn)行烘烤；初期烘烤時，在450℃之前為便于溫度控制可選用木材、油、煤氣或電進(jìn)行加熱，450℃后可用煤或煤氣加熱。在450℃之前必須嚴(yán)格控制升溫速率，否則會縮短剛玉澆注料的使用壽命直至破壞。
剛玉澆注料的使用方法的好壞，可直接影響剛玉澆注料的性能，故我們是使用剛玉澆注料的時候，一定要看清楚它的使用說明，避免出現(xiàn)意外的情況。
