隔熱耐酸澆注料

文章出處：東方爐襯發(fā)表時間：2019-06-25

隔熱耐酸澆注料系用水玻璃或水泥做結(jié)合劑，與硅質(zhì)和硅酸鋁質(zhì)材料配制而成的。其特點(diǎn)是在中低溫和酸介質(zhì)的作用下，仍具有比較好的性能。該類耐火澆注料在高爐熱風(fēng)球頂保護(hù)層、鋼質(zhì)煙囪內(nèi)襯等設(shè)備上應(yīng)用，獲得較好的使用效果。

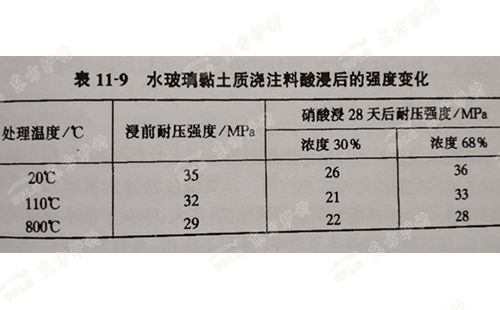

表19為水玻璃黏土質(zhì)澆注料酸浸后的強(qiáng)度變化。從表中看出，常溫和熱處理后的試樣，在30%濃度的硝酸溶液中浸泡28d,其耐壓強(qiáng)度降低24%一35%，但強(qiáng)度值仍大于2IMP，足以滿足工程使用的需要;在68%濃度的硝酸溶液中浸泡28天，其強(qiáng)度與浸泡前的基本相似，即能抵抗酸的浸透。

這就是說,這種澆注料的耐酸性,在受到物理和化學(xué)的兩方面作用。當(dāng)酸溶液濃度小時,將沿試樣的微細(xì)裂紋滲透,破壞了骨粉料間的聯(lián)系,強(qiáng)度降低;反之,酸溶液黏度大，難以滲透,同時化學(xué)作用加強(qiáng)。即濃酸溶液對未反應(yīng)的水玻璃有酸化作用,并析出硅酸凝膠而促進(jìn)澆注料的強(qiáng)度增長,故酸浸泡后的試樣,強(qiáng)度基本不降低。

*本文出自：salemauctions.com 轉(zhuǎn)載請注明出處

上一篇：怎樣提高水玻璃耐火澆注料的使用溫度下一篇：鋁或鎂尖晶石耐火澆注料的性能

相關(guān)文章

水泥回轉(zhuǎn)窯會用到哪些耐火材料2024-10-28
影響輕質(zhì)耐火澆注料的各種因素詳解2024-10-21
影響窯口澆注料壽命的因素2024-10-17
鍋爐襯體磨損嚴(yán)重易脫落？2024-10-12
工業(yè)鍋爐使用耐火磚、耐火澆注料施工前，都需要做哪些準(zhǔn)備呢？2024-10-08
