低水泥澆注料特性和施工時(shí)的應(yīng)用

低水泥系列耐火澆注料的種類(lèi)是低水泥，超低水泥和無(wú)水泥耐火澆注料。它結(jié)合了大多數(shù)耐火澆注料的優(yōu)點(diǎn)。它具有高密度，低孔隙率，高強(qiáng)度，低磨損，耐熱沖擊和耐腐蝕的優(yōu)點(diǎn)。同時(shí)，它還具有高溫穩(wěn)定性和施工用水量。低等特性，因此使用范圍廣，效果好，具有顯著的社會(huì)效益和經(jīng)濟(jì)效益。

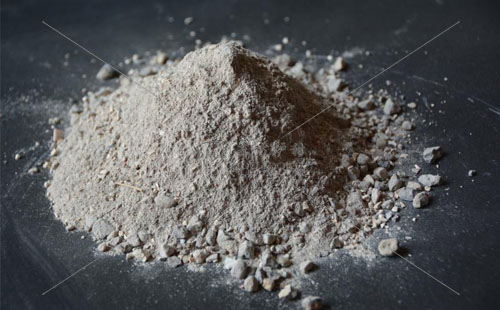

低水泥耐火澆注料的特性

低水泥澆注料與傳統(tǒng)的鋁酸鹽水泥耐火澆注料進(jìn)行了比較。

鋁酸鹽水泥耐火澆注料的水泥用量為12％-30％，水量為9％-13％。由于耗水量高，澆注料的孔隙率高，強(qiáng)度低。隨著水泥用量的增加，常溫強(qiáng)度可以達(dá)到足夠高，但鋁酸鈣的晶型在中溫下發(fā)生變化，導(dǎo)致SiO2和AL2O3超過(guò)CaO的3％和材料。該反應(yīng)導(dǎo)致形成低熔點(diǎn)鈉長(zhǎng)石（CAS2）或鈉長(zhǎng)石黃色長(zhǎng)石（C2AS），導(dǎo)致高溫強(qiáng)度和耐腐蝕性降低。


當(dāng)?shù)退嘞盗心突饾沧⒘鲜浅?xì)粉末技術(shù)，高效外加劑和科學(xué)顆粒分級(jí)時(shí)，澆注料的水泥含量降低至小于8％，水量降至7％以下。 CaO含量小于2.5％，其性能指標(biāo)一般高于鋁酸鹽水泥耐火澆注料。由于水泥用量低，因此被稱(chēng)為低水泥耐火澆注料。粘土耐火澆注料的水泥用量小于4％，水用量小于11％。當(dāng)粘土減少或不粘合時(shí)，制備低水泥耐火澆注料，并使用超細(xì)粉末技術(shù)和高效摻合料。因此，低水泥耐火澆注料是一種基于粘土粘結(jié)耐火澆注料的創(chuàng)新產(chǎn)品，其性能優(yōu)于粘土耐火澆注料。


由于耐火澆注料具有良好的觸變性，即混合材料具有一定的形態(tài)，它開(kāi)始以較小的外力流動(dòng)，并減輕外力以保持已經(jīng)獲得的形狀，因此它也被稱(chēng)為觸變性澆注料，自流耐火澆注料屬于這一類(lèi)。

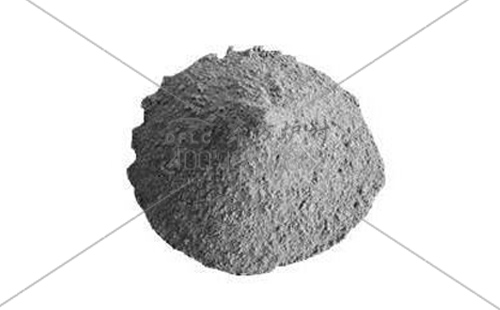

低水泥耐火澆注料的應(yīng)用

低水泥和超低水泥澆注料廣泛用于冶金，石化，機(jī)械制造，電氣和建筑材料以及其他工業(yè)爐。這種澆注料已廣泛用于代替?zhèn)鹘y(tǒng)的耐火耐火材料作為襯里。

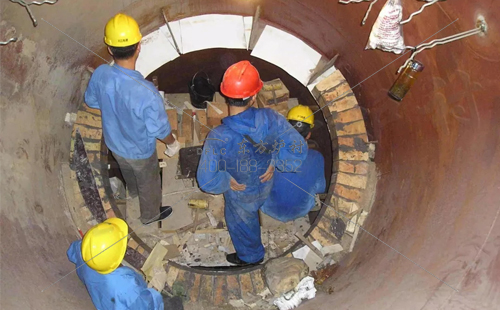

振動(dòng)低，超低水泥澆注料主要用作加熱爐，熱處理爐，電爐蓋，立窯，回轉(zhuǎn)窯，高爐爐蓋，鋼包，鐵水袋等厚型爐襯。

自流低，超低水泥澆注料主要用于高溫耐火材料的襯里和金屬錨，如加熱爐水冷管的外襯，噴涂的注射襯里冶金，RH的浸漬襯里，DH真空脫氣裝置，鋼包氣體供應(yīng)元件和石油化學(xué)FCC反應(yīng)器。高溫襯里等。


除上述振動(dòng)式和自流式施工外，現(xiàn)在基于窯內(nèi)復(fù)雜部件定制澆注預(yù)制件在現(xiàn)場(chǎng)砌筑中使用。


*本文出自：salemauctions.com 轉(zhuǎn)載請(qǐng)注明出處?
