關于莫來石耐火澆注料配方你可能還不知道

依據(jù)澆注料的應用方式，施工厚度和出產(chǎn)實際情況，莫來石耐火澆注料配方是臨界粒徑為12毫米，粒度分為5?12毫米，0?5毫米，細粉<0.074毫米三種部分。配置原則是骨料：細粉= 70：30。以一級鋁土礦熟料為顆粒部分，以莫來石細粉為基體，以多磷酸鈉和烷基苯磺酸鈉為多磷酸鈉和十二烷基苯磺酸鈉的復合減水劑；下面是莫來石耐火澆注料配方中外加劑的選擇，大家可以參考一下。

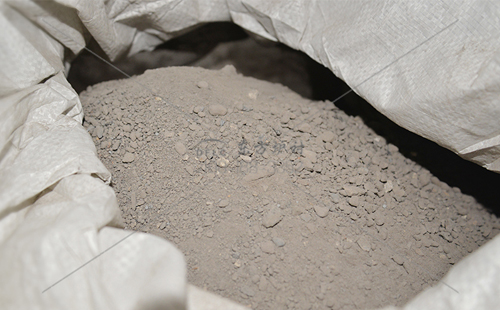

超細粉的選擇

在這個試驗中，挑選活性氧化硅超細粉末。它是非晶質的，顆粒是空心的球形和不團聚。硅灰不只具有杰出的填充作用，下降了澆注料的孔隙率，進一步完成了嚴密包裝，而且具有杰出的減水作用。同時，硅灰的膠凝功能也是低水泥澆注料的高強度。程度的要素。結構內部存在毛細通道，外表能夠緩慢電離，即由開裂的鍵構成-Si-O-Si-網(wǎng)狀的結構，而且硅和氧之間的鍵不跟著溫度不斷上升，實力也在不斷增強。

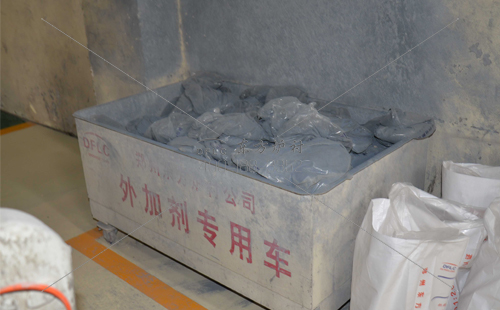

減水劑的選擇

參加適量的聚磷酸鈉和十二烷基苯磺酸鈉復合分散劑可下降施工用水量，下降枯燥后的孔隙率，進步產(chǎn)品的體積密度，抗壓強度和抗折強度，延伸初凝時刻澆注料。試驗結果標明，復合分散劑的最佳用量在0.15％?0.25％之間。

防爆劑的選擇

選用有機纖維（長度3?-5mm，直徑25?40mm，熔點160?161℃）。當人體被加熱和烘烤時，纖維縮短，熔化或碳化，在耐火資料中構成一個細長的孔，這有利于排出水蒸氣并改進澆注料的抗開裂性。試驗標明，當防爆劑增加量在0.1％?0.5％之間時，澆注料結構細密均勻，不易開裂。

結合的方式選擇

作為粘合劑，純鋁酸鈣水泥與超低水泥或低水泥結合運用?？紤]到冬天施工選用上述兩種組合，高溫功能接近常溫功能和低水泥粘結性，因而選用低水泥組合方法。

看了以上文章是不是對于莫來石耐火澆注料配方有些了解，如果您有任何的疑問，請隨時小窗咨詢東方爐襯客服，我們一直在您身邊。

*本文出自：salemauctions.com 轉載請注明出處
