高鋁澆注料如何施工？加水量注意的點(diǎn)？

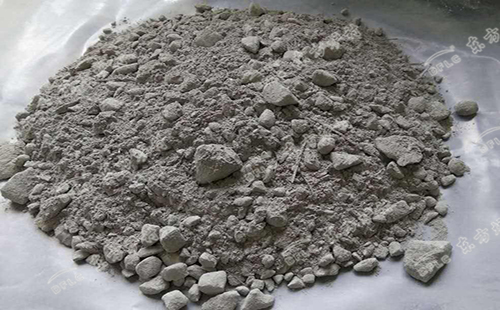

就是根據(jù)配比來決定促凝劑和緩凝劑的使用。像這樣配置的澆注料，施工時(shí)所需用的用水量一般則為30%左右(施工情況不同，用水量也不一樣),這是至關(guān)重要的，也是我們千萬不能忽略的。耐火澆注料施工中加水多了，其料就會(huì)越來越接近流體，會(huì)產(chǎn)生對側(cè)模底部較大的側(cè)壓力;即使是像高鋁耐火澆注料這種類別的澆注料，加水狀態(tài)多的情況下，就會(huì)導(dǎo)致澆注料表面的水太多，雖然看起來比較具有觀賞性，但是會(huì)很大程度的降低高鋁水泥澆注料的密度和強(qiáng)度，而且在烘干的時(shí)候也會(huì)對其要求大大增高，很有可能會(huì)導(dǎo)致高鋁水泥耐火澆注料不小心垮掉或者產(chǎn)生很多的裂縫，影響澆注料的使用壽命。

　　高鋁水泥耐火澆注料加水少的情況下，會(huì)對導(dǎo)致澆注料物料不能正常流動(dòng)并達(dá)到密實(shí)填充，氣泡出不來，無法形成緊密堆積，促使該澆注料施工較差的現(xiàn)象高鋁耐火澆注料用水量的多少會(huì)直接澆注料的使用壽命以及發(fā)揮出來的性能，所以在高鋁耐火澆注料施工攪拌時(shí)，一定要注意用水量。

　　高鋁質(zhì)耐火澆注料施工中的泛漿現(xiàn)象：是指高鋁質(zhì)耐火澆注料施工過程中，由于振動(dòng)搗打而在物料表面泛起一層輕稀的漿液現(xiàn)象。它主要是由于骨料顆粒不斷下沉而產(chǎn)生的。泛漿現(xiàn)象表明高鋁質(zhì)耐火澆注料經(jīng)振搗已達(dá)到比較密實(shí)的程度，內(nèi)部氣體大部分已被排除，孔隙大部分被小顆?；蛄黧w充填;但此種泛漿現(xiàn)象及上述效果只有在稠度適宜的情況下才具有意義。若稠度太大，則物枓極難泛漿;相反，若稠度太小，雖然很快就能泛漿，但由于骨料及粉料顆粒太少而不能達(dá)到緊密結(jié)合。同時(shí)，上部很厚的泛漿層根本沒有耐火骨料，其耐火性能大大下降。

　　當(dāng)進(jìn)行較大體積或厚度的多層高鋁質(zhì)耐火澆注料施工時(shí)，第一層料振搗完，應(yīng)將泛漿層劃破再加第二層料。因泛漿層的物料組成與其他層次不一樣，顆粒級配也是不合理的。另外，泛漿層表面較光，也易造成厚度分層起層現(xiàn)象。

　　*本文出自：salemauctions.com 轉(zhuǎn)載請注明出處
