CFB循環流化床鍋爐原理簡述

文章出處：東方爐襯發表時間：2024-09-05

成為規定壓力和溫度的過熱蒸汽。

主要由汽包、水冷壁、過熱器、再熱器、省煤器、聯箱等組成。

2、燃燒系統：

任務是使燃料在爐內進行良好的燃燒，放出熱量。

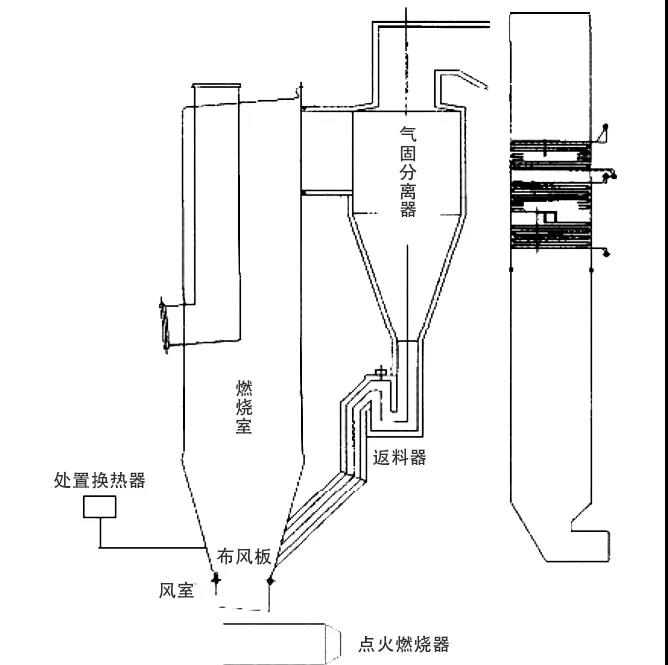

主要由燃燒器、分離器、回料系統、布風裝置主要裝置組成。

二、鍋爐輔助設備

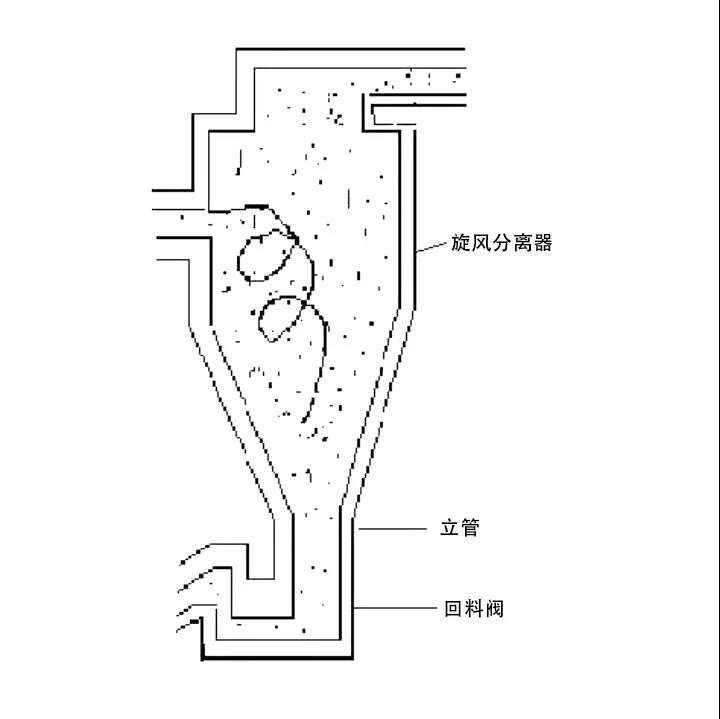

1、)分離器、回料系統由高溫旋風分離器、回料閥以及連接兩者的立管(也叫料腿)組成。

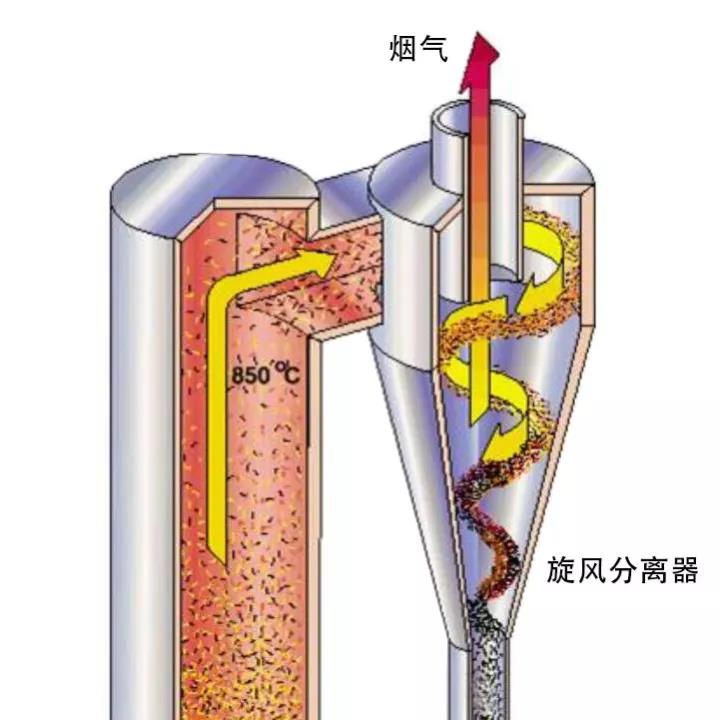

旋風分離器是利用旋轉的含塵氣體所產生的離心力，將顆粒從氣流中分離出的一種干式氣—固分離裝置。

煙氣攜帶固體顆粒切向進入圓筒形旋風分離器，并在分離器內形成向下的漩渦流動。

在離心力作用，煙氣中的固體顆粒被拋向分離器筒壁，并沿壁面下滑進入連接分離器的立管中。

通過回料閥進入爐膛。煙氣進去煙道。

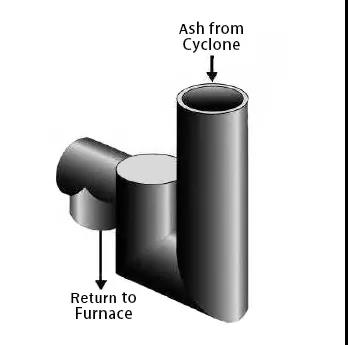

2、回料閥位于高溫氣固分離器的下方作用有二：

一、將旋風分離器分離下來的灰連續不斷的送回爐膛進行循環燃燒實現返料平衡;

二、在立管中建立一定的物料高度，形成爐膛與分離器的密封，防止煙氣短路。

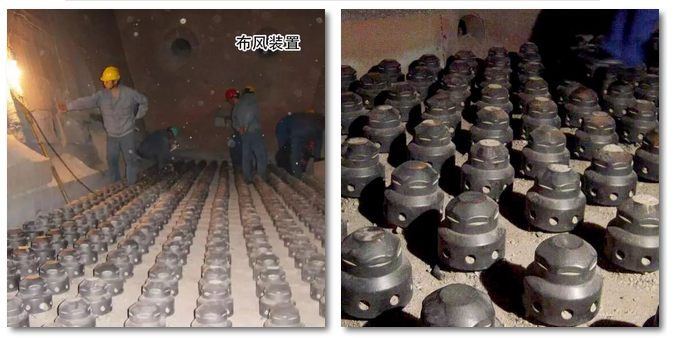

3、布風裝置：由風室,花板,風帽和隔熱層組成.
