歡迎光臨鄭州東方爐襯材料有限公司官網(wǎng)!

節(jié)能襯里專家-解決窯爐內(nèi)襯磨損問題

熱工窯爐內(nèi)襯及耐火保溫材料生產(chǎn)型企業(yè)

全國(guó)技術(shù)服務(wù)熱線:

400-188-3352 132-0388-5388

熱門搜索:

流化床耐材

您的位置:首頁 > 產(chǎn)品中心 > 流化床耐材

爐頂穿墻管密封用可塑料

循環(huán)流化床施工時(shí),爐頂穿墻管密封部位一般多用微膨脹耐火可塑料。 微膨脹耐火可塑料是具有一定的耐火骨料為主料,在根據(jù)使用情況加入適量的藍(lán)晶石粉末與結(jié)合劑及外加劑配制而成的。

咨詢熱線:400-188-3352

  • 產(chǎn)品介紹
  • 推薦案例

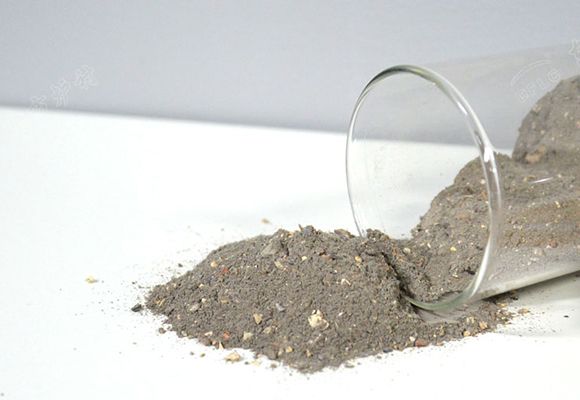

    爐頂穿墻管密封用可塑料




    廣泛適用于各種熱工窯爐

    微膨脹耐火可塑料具有常溫塑性強(qiáng), 附著力大, 自然干燥后強(qiáng)度高, 高溫下體積發(fā)生微膨脹,耐火度高,密封性能好,施工方便等優(yōu)點(diǎn)??蓮V泛應(yīng)用于熱電行業(yè)的CFB鍋爐、煤粉爐等工業(yè)窯爐爐頂穿墻管、 爐內(nèi)折焰角、 爐墻復(fù)雜部位 。

    產(chǎn)品理化指標(biāo)

    產(chǎn)品使用方法

    可塑料混料

    1、攪拌前對(duì)攪拌機(jī)進(jìn)行清理,保持機(jī)具清潔。

    2、先加入粒狀干態(tài)可塑料攪拌2分鐘左右,將團(tuán)聚大顆粒攪開,再一次性緩慢均勻加入結(jié)合劑,攪拌時(shí)間不得少于5分鐘后再均勻加入促凝劑攪拌1—2分鐘,變成可塑狀物料,易于成型,即可進(jìn)行施工。

    3、攪拌后的材料,用編織袋裝好倒運(yùn),工作環(huán)境溫度高于25℃以上時(shí),攪拌好的可塑料必須在40分鐘以內(nèi)用完。低于25℃時(shí)可以在60分鐘以內(nèi)用完。

    可塑料施工技術(shù)要求

    1、施工部位進(jìn)行瀝青漆的刷涂,漆膜厚度不小于0.5mm(或按設(shè)計(jì)要求涂刷);施工部位表面不得有污垢、塵土及其它雜物,待瀝青漆完全干燥后再施工可塑料,施工后的可塑料嚴(yán)禁見水。

    2、要求搗打密實(shí)、平整,如果有高出部位,應(yīng)用修整刀修平,用尺子檢查平整度。發(fā)現(xiàn)厚度不夠,必須清除三分之一左右厚度,重新填料、搗打,以防止材料在鍋爐運(yùn)行中分層脫落。

    3、可塑料的膨脹縫應(yīng)按設(shè)計(jì)規(guī)定預(yù)設(shè)。

    4、可塑料的施工厚度最大不得超過150mm。

    5、施工完的可塑料應(yīng)用鋼絲扎出排濕孔,間距為200×200mm并進(jìn)行烘烤。

    6、可塑料內(nèi)的錨固件必須采用耐熱鋼筋,900度以內(nèi)溫度材質(zhì)不低于1Cr18Ni9Ti。

    可塑料的養(yǎng)護(hù)

    在施工期間,應(yīng)盡量避免對(duì)已施工體震動(dòng),襯體工作面處理完畢后,進(jìn)行自然養(yǎng)護(hù),養(yǎng)護(hù)溫度為15~35℃,在干燥環(huán)境下(空氣相對(duì)濕度不大于70%),自然養(yǎng)護(hù)期為5—7天。然后可按烘爐曲線進(jìn)行烘爐。

    可塑料內(nèi)襯烘爐前的裂縫修理

    在非膨脹縫位置,烘爐前可塑料內(nèi)襯裂縫寬度大于1mm時(shí),應(yīng)進(jìn)行處理;即當(dāng)裂縫寬度在1~3mm時(shí),可采用就縫充填的方法,即在裂縫處噴膠濕潤(rùn)軟化,用橡膠錘輕敲,使裂縫閉合或直接填塞較軟的可塑料;當(dāng)裂縫大于3mm時(shí),應(yīng)將可塑料裂縫挖成內(nèi)大外小的楔形口,噴膠濕潤(rùn)軟化,用可塑料仔細(xì)填實(shí)。

    保存方法

    企業(yè)介紹
