歡迎光臨鄭州東方爐襯材料有限公司官網(wǎng)!

節(jié)能襯里專家-解決窯爐內(nèi)襯磨損問題

熱工窯爐內(nèi)襯及耐火保溫材料生產(chǎn)型企業(yè)

全國技術(shù)服務(wù)熱線:

400-188-3352 132-0388-5388

熱門搜索:

可塑料

您的位置:首頁 > 產(chǎn)品中心 > 可塑料

耐磨耐火可塑料(國標(biāo))

廣泛適用于各種熱工窯爐耐磨耐火可塑料是一種散裝耐火材料,主要的制作材料是由燒結(jié)良好的耐火骨料與生粘土配合其它結(jié)合劑的耐火混合物,再通過混煉成散裝或支撐具有塑性坯體的

咨詢熱線:400-188-3352

  • 產(chǎn)品介紹
  • 推薦案例

    耐磨耐火可塑料(國標(biāo))

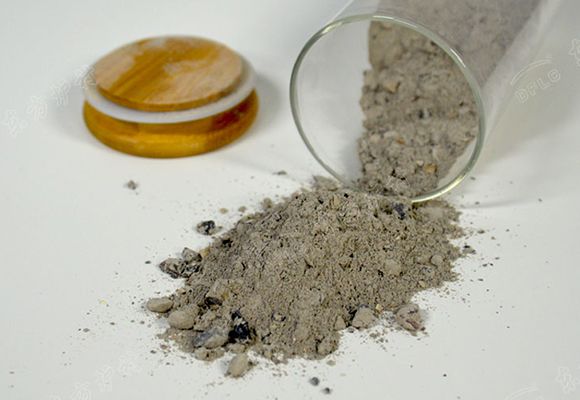

    耐磨耐火可塑料細(xì)節(jié)圖

    廣泛適用于各種熱工窯爐

    耐磨耐火可塑料是一種散裝耐火材料,主要的制作材料是由燒結(jié)良好的耐火骨料與生粘土配合其它結(jié)合劑的耐火混合物,再通過混煉成散裝或支撐具有塑性坯體的耐火材料。施工時用風(fēng)動錘或手槌搗打成任意形狀和厚度的窯爐里襯。它是一種使用比較全面的耐火材料而且在施工時對于搗打的厚度沒有更大的要求,因為耐磨耐火可塑料具有其它耐火材料不具備的獨特之點,廣泛的運用在循環(huán)流化床鍋爐,加熱爐以及電廠爐使用,使用效果較為顯著。

    產(chǎn)品理化指標(biāo)

    耐磨耐火可塑料理化指標(biāo)

    產(chǎn)品使用方法


    耐磨耐火可塑料理化指標(biāo)

    可塑料混料

    1、攪拌前對攪拌機進(jìn)行清理,保持機具清潔。

    2、先加入粒狀干態(tài)可塑料攪拌2分鐘左右,將團(tuán)聚大顆粒攪開,再一次性緩慢均勻加入結(jié)合劑,攪拌時間不得少于5分鐘后再均勻加入促凝劑攪拌1—2分鐘,變成可塑狀物料,易于成型,即可進(jìn)行施工。

    3、攪拌后的材料,用編織袋裝好倒運,工作環(huán)境溫度高于25℃以上時,攪拌好的可塑料必須在40分鐘以內(nèi)用完。低于25℃時可以在60分鐘以內(nèi)用完。

    可塑料施工技術(shù)要求

    1、施工部位進(jìn)行瀝青漆的刷涂,漆膜厚度不小于0.5mm(或按設(shè)計要求涂刷);施工部位表面不得有污垢、塵土及其它雜物,待瀝青漆完全干燥后再施工可塑料,施工后的可塑料嚴(yán)禁見水。

    2、要求搗打密實、平整,如果有高出部位,應(yīng)用修整刀修平,用尺子檢查平整度。發(fā)現(xiàn)厚度不夠,必須清除三分之一左右厚度,重新填料、搗打,以防止材料在鍋爐運行中分層脫落。

    3、可塑料的膨脹縫應(yīng)按設(shè)計規(guī)定預(yù)設(shè)。

    4、可塑料的施工厚度最大不得超過150mm。

    5、施工完的可塑料應(yīng)用鋼絲扎出排濕孔,間距為200×200mm并進(jìn)行烘烤。

    6、可塑料內(nèi)的錨固件必須采用耐熱鋼筋,900度以內(nèi)溫度材質(zhì)不低于1Cr18Ni9Ti。

    可塑料的養(yǎng)護(hù)

    在施工期間,應(yīng)盡量避免對已施工體震動,襯體工作面處理完畢后,進(jìn)行自然養(yǎng)護(hù),養(yǎng)護(hù)溫度為15~35℃,在干燥環(huán)境下(空氣相對濕度不大于70%),自然養(yǎng)護(hù)期為5—7天。然后可按烘爐曲線進(jìn)行烘爐。

    可塑料內(nèi)襯烘爐前的裂縫修理

    在非膨脹縫位置,烘爐前可塑料內(nèi)襯裂縫寬度大于1mm時,應(yīng)進(jìn)行處理;即當(dāng)裂縫寬度在1~3mm時,可采用就縫充填的方法,即在裂縫處噴膠濕潤軟化,用橡膠錘輕敲,使裂縫閉合或直接填塞較軟的可塑料;當(dāng)裂縫大于3mm時,應(yīng)將可塑料裂縫挖成內(nèi)大外小的楔形口,噴膠濕潤軟化,用可塑料仔細(xì)填實。

    保存方法

    企業(yè)介紹
