東方爐襯抗熱震穩(wěn)定性的是耐火磚或者耐火澆注料的一種物理指標(biāo)，其定義（官方版）是指試樣抵抗溫度急劇變化作用下不破壞的能力。它又稱為急冷急熱性、溫度急變抵抗性和熱穩(wěn)定性。通俗的講就是指耐火澆注料在使用過程中，溫度的升高或降低是不可避免，使之產(chǎn)生膨脹和收縮即產(chǎn)生的熱應(yīng)力。當(dāng)這種熱應(yīng)力超過材料的自身結(jié)構(gòu)強(qiáng)度時(shí)，就發(fā)生了開裂或剝落，甚至襯體崩潰。因此，該性能是判斷材料質(zhì)量的重要指標(biāo)，也是設(shè)計(jì)選材和使用操作的依據(jù)之一。

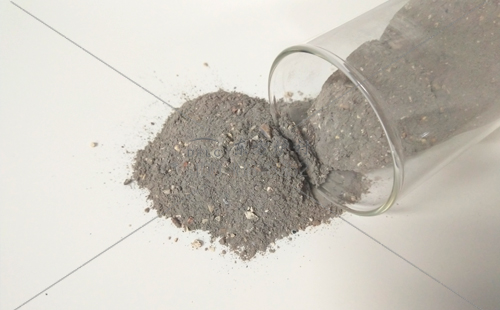

高強(qiáng)黏土耐火澆注料是耐火澆注料中一種比較常用的耐火澆注料多用于高溫窯爐設(shè)備中這種耐火澆注料最主要的特性是在高溫1300℃下燒后強(qiáng)度不下降、或整個(gè)強(qiáng)度均比普通粘土耐火澆注料的高，則稱為是高強(qiáng)粘土耐火澆注料。
高強(qiáng)粘土耐火澆注料的抗熱震性能的測試方法目前執(zhí)行的是GB/T30873-2014耐火材料抗熱震性試驗(yàn)方法分為三類即：水急冷法、空氣急冷法和空氣自然冷法，其中的原理是在規(guī)定的試驗(yàn)溫度和冷卻介質(zhì)條件下，一定形狀和尺寸的試樣，在經(jīng)受急熱急冷的溫度突變后，根據(jù)其破損程度來確定耐火材料的抗熱震性。
使用的耐火材料范圍包括有致密硅酸鋁質(zhì)耐火材料，而不適合用于堿性耐火材料、硅質(zhì)耐火材料、熔鑄耐火材料、顯氣孔率大于45%的耐火材料或與水產(chǎn)生化學(xué)作用以及因熱震次數(shù)太少而難以判定其抗熱震性能優(yōu)劣的耐火材料等。取樣的過程按照定形耐火制品GB/T 10325、不定型按GB/T 17617的規(guī)定進(jìn)行，或協(xié)商確定。
其中試樣的形狀尺寸和制備采用230mmX114mmX65（75）mm的直形磚試樣。定形耐火制品試樣的制備按照GB/T 7321的規(guī)定進(jìn)行。當(dāng)磚型較大時(shí)，可以在大磚上切取復(fù)合上述尺寸要求的試樣，每塊制品只能切取一個(gè)試樣。高強(qiáng)粘土耐火澆注料的抗熱震性能的測試方法試樣的制備按YB/T 5116、YB/T 5202.1或相關(guān)規(guī)定進(jìn)行。
高強(qiáng)黏土耐火澆注料的性能是優(yōu)良的，即常溫強(qiáng)度較高、高溫性能較好，因此應(yīng)用面擴(kuò)大、使用效果顯著、但因該料較致密自由水和結(jié)合水在烘爐時(shí)排除較困難，故應(yīng)緩慢烘烤，特別是在600℃前，尤其要注意。否則，施工體易出現(xiàn)裂紋。甚至崩潰現(xiàn)象。
