燃燒器澆注料損毀的原因及分析

　　1. 耐熱鋼扒釘材質(zhì)與焊接質(zhì)量問題

　　1)燃燒器的工作環(huán)境溫度高，襯體表面溫度可以達(dá)到1500℃以上，耐熱鋼扒釘如果耐高溫性不好，會(huì)很快氧化，并造成其強(qiáng)度降低，導(dǎo)致澆注料脫落。扒釘膨脹產(chǎn)生的應(yīng)力也會(huì)破壞澆注料的結(jié)構(gòu)。另外，扒釘表面無防氧化和防膨脹處理，加劇了上述不利影響。

　　2)施工前未對(duì)燃燒器表面清理和除銹，影響扒釘?shù)暮附淤|(zhì)量，在使用過程中扒釘開焊，導(dǎo)致耐火澆注料脫落;焊接不認(rèn)真，或扒釘與燃燒器鋼結(jié)構(gòu)表面接觸面積太小也會(huì)使扒釘焊接不牢。

　　3)扒釘?shù)闹睆健⒊叽缫约芭帕蟹绞讲缓侠頃r(shí)，也影響高鋁耐磨耐火澆注料的施工質(zhì)量和使用效果。

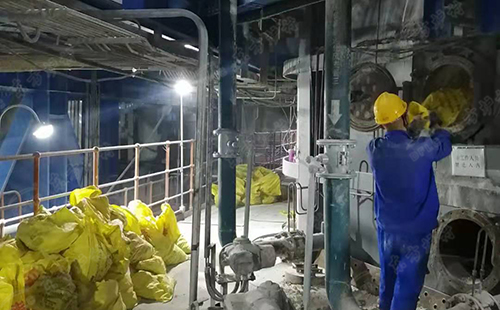

　　2. 耐火澆注料施工的影響

　　1)施工時(shí)澆注空間小，施工人員往往在拌料時(shí)加入較多的水，以使?jié)沧⒘暇哂休^好的流動(dòng)性，但增加了耐火材料襯體中的氣孔率，降低襯體的密實(shí)性，從而降低其強(qiáng)度(如果耐火澆注料為化學(xué)結(jié)合，加入過多的液體結(jié)合劑，會(huì)產(chǎn)生同樣不利影響)。反之，襯體振搗不密實(shí)，亦會(huì)縮短澆注料的使用壽命。

　　2)襯體厚度薄，澆注空間小，模具與燃燒器之間密布了很多扒釘，澆注振搗時(shí)，震動(dòng)棒的操作極其困難，操作不熟練或者不認(rèn)真，澆注料也會(huì)振搗不實(shí)。

　　3)澆注后，如果未經(jīng)過充分養(yǎng)護(hù)，由于襯體早期強(qiáng)度低、結(jié)構(gòu)疏松，往往來不及燒結(jié)就已經(jīng)損壞;襯體驟然上升溫度，有時(shí)還會(huì)炸裂。

　　4)冬季施工時(shí)，環(huán)境溫度低使結(jié)合劑(水合性)水化不完全或者不水化，有時(shí)還會(huì)使?jié)沧Ⅲw受凍，嚴(yán)重影響并降低澆注料的強(qiáng)度或破壞其結(jié)構(gòu)，從而影響使用效果。

　　*本文出自：salemauctions.com 轉(zhuǎn)載請(qǐng)注明出處
